如何判定電壓互感器的同名端
時間:2022-04-28 14:02:46 點擊次數:2703

怎樣判斷電壓互感器同名端,互感器是運用線圈磁場的互感原理而制作的,用來把大電流和高電壓按照必定份額降為可檢測和收集的小電流、小電壓的一種電氣元件。



常用的電壓互感器二次側一般為100V,電流互感器二次側為1A5A。由于電壓和電流是一個相量值有大小也有方向,感應出來的二次值不光要跟一次值大小上有必定的份額聯系,并且相位上也要一一對應,所以一二次的同名端也是要相對應的,否則感應出來的二次值會導檢測禁絕,乃至燒壞二次設備。

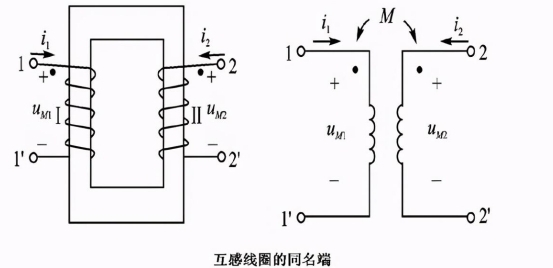

同名端便是互感器中初級繞組和次級在任一時間極性都相同(相位角一起)的兩個(或多個)抽頭,簡單點說便是兩個繞組的輸入端和輸出端要相對應。

題主所說的互感器4個端子標志都看不清了,應該指的是雙繞組的互感器,下面我們就來介紹下同名端的判斷辦法:



一、電壓互感器同名端判斷

怎樣判斷電壓互感器同名端

1、預備一節1.5V的干電池,一個按鈕開關,一個機械式的萬用表和若干導線。一般電壓互感器一次結束用X標明;首端用A標明。用萬用表檢測出同一二次繞組的兩個接線端,然后把機械式萬用表打到DCmV電壓檔,按上圖進行接線。留神電池的正極要接A端,負極接X端。

2、按下開關SA,一起查詢機械式萬用表指針的擺向,假定正向搖晃則Aa為同名端,萬用表“+”表筆為二次繞組的首端a,反向搖晃則為結束x。假定萬用表搖晃不明顯,可以加大一次側電池的電壓,可以用兩節電池或許改用9V的電池來檢測,檢測完成后用筆進行符號。



二、電流互感器同名端判斷

1、按上圖接線,電流互感器的一次側首端為P1,結束為P2,假定是穿心式則直接把電線按電流的流向:自P1流向P2穿過。用萬用表檢測出同一二次繞組的兩個接線端,然后把機械式萬用表打到DCmA電流檔,按上圖進行接線,必定要留神電流的流向P1→P2



2、按下開關SA,一起查詢機械式萬用表指針的擺向,假定正向搖晃則P1S1為同名端,萬用表“+”表筆為二次繞組的首端S1,反向搖晃則為結束S2。假定萬用表搖晃不明顯,可以加大一次側電池的電壓,可以用兩節電池或許改用9V的電池來檢測,假定是穿心式可以把導線多穿幾圈。檢測完成后用筆進行符號。
